Kuinka valita oikea CNC-laserleikkauskone työpajallesi?

Sijoittaminen a CNC-laserleikkauskone on keskeinen päätös mille tahansa metallinvalmistusliikkeelle, opasteelle tai valmistajalle. Se edustaa huomattavaa pääomapanosta, joka lupaa muuttaa tuottavuutta, tarkkuutta ja kykyjä. Kuitenkin liikkuminen lukemattomien vaihtoehtojen välillä – eri laserlähteistä ja tehotasoista sänkykokoihin ja automaatiopaketteihin – voi olla pelottavaa. Valinnan virhe voi johtaa kapasiteetin vajaakäyttöön, tyydyttämättömiin tuotantotarpeisiin tai sijoitetun pääoman epätyydyttävään tuottoon. Tämä kattava opas on suunniteltu selventämään valintaprosessia. Perehdymme kriittisiin teknologisiin eroihin, autamme sinua ymmärtämään totuuden kuitulaserleikkauskoneen hinta metallille ja antaa materiaalikohtaisia neuvoja, kuten kuinka valita CNC-laserleikkuri ruostumattomasta teräksestä . Tutkimme myös tuottavuutta parantavia ominaisuuksia, kuten automaatiota, ja keskustelemme käytännön poluista, mukaan lukien paikallisen CNC-laserleikkauspalvelu lähelläni prototyyppien tekemiseen ennen ostoon sitoutumista. Erittelemällä monimutkaisia aiheita, kuten CO2 vs kuitulaserleikkurin vertailutaulukko ja korostaa konkreettista automaattisen lastaavan CNC-laserleikkurin edut järjestelmät, tämän artikkelin tarkoituksena on antaa sinulle tiedot, joita tarvitaan luotettavan, tietoon perustuvan päätöksen tekemiseen, joka vastaa yrityksesi tavoitteita ja työpajavaatimuksia tulevina vuosina.

Ydinteknologioiden ymmärtäminen: CO2 vs. kuitulaserleikkaus

Laserleikkaustekniikan perusvalinta on perinteisten CO2-laserien ja nykyaikaisten kuitulaserien välillä. Tämän eron ymmärtäminen on ensimmäinen ja tärkein vaihe valintaprosessissa. CO2-laser tuottaa leikkaussäteen virittämällä kaasuseosta (pääasiassa hiilidioksidia) suljetussa putkessa. Tämä säde ohjataan sitten peilien kautta leikkuupäähän. Sitä vastoin kuitulaser luo säteen solid-state-vahvistusväliaineeseen - seostettuun optiseen kuituun - ja toimittaa sen suoraan leikkuupäähän joustavan kuituoptisen kaapelin kautta. Tämä keskeinen ero säteen generoinnissa ja toimituksessa johtaa syvällisiin vaikutuksiin suorituskykyyn, tehokkuuteen ja sovellukseen. Kuitulaserit tarjoavat tyypillisesti ylivoimaisen sähkötehokkuuden, ja ne muuntavat usein 30–50 % syöttötehosta laservaloksi verrattuna 10–15 %:iin CO2-järjestelmissä. Tämä johtaa alhaisempiin energiakustannuksiin ja vähemmän lämmöntuotantoon. Kuitulaserin aallonpituus imeytyy myös helpommin metalliin, erityisesti heijastaviin, kuten kupariin ja messinkiin, mikä johtaa nopeampiin leikkausnopeuksiin ohuilla ja keskikokoisilla levyillä. Vaikka CO2-laserit ovat vähemmän tehokkaita ohuille metalleille, ne voivat tarjota poikkeuksellisen tasaisen leikkausreunan paksummille materiaaleille ja soveltuvat historiallisesti hyvin ei-metallien, kuten puun, akryylin ja tekstiilien, leikkaamiseen. Päätös näiden kahden välillä ei ole vain "paremman" tekniikan valitseminen, vaan *oikea* tekniikka tietylle materiaaliseokselle, paksuusalueelle ja haluttuun leikkauslaatuun.

CO2 vs. Kuitu laser Cutter -vertailutaulukko: Avainparametrit

• Teknologian kehityskulku: Teollisuus on nähnyt valtavan siirtymisen kohti kuitulasereita viimeisen vuosikymmenen aikana niiden nopeuden, tehokkuuden ja luotettavuuden vuoksi useimmissa metallinleikkaussovelluksissa.
• Kokonaisomistuskustannukset (TCO): Vaikka kuitulaserilla voi joissain tapauksissa olla korkeampi hankintahinta, sen huomattavasti alhaisemmat käyttökustannukset (teho, ylläpito, kulutustarvikkeet) johtavat usein alhaisempaan TCO:iin 3–5 vuodessa.
• Tulevaisuuden turvaaminen: Investoinnit kuitulaserteknologiaan ovat yleisesti ottaen linjassa tämänhetkisten ja ennustettavissa olevien alan trendien kanssa, erityisesti työpajoille ja sopimusvalmistajille, joilla on erilaisia metallinleikkaustarpeita.

Navigointi markkinoilla: Opas sijoittamiseen ja arvoon

Ymmärtäminen kuitulaserleikkauskoneen hinta metallille vaatii katsomista pidemmälle kuin yhden tarran hinta. Kustannukset koostuvat useista tärkeistä osajärjestelmistä, jotka vaihtelevat laadultaan ja suorituskyvyltään. Itse laserlähde watteina mitattuna (esim. 1kW, 3kW, 6kW, 12kW) on merkittävin yksittäinen kustannustekijä. Suurempi teho mahdollistaa paksumpien materiaalien leikkaamisen ja leikkausnopeuksien lisäämisen ohuemmilla mitoilla, mutta se on korkealaatuista. Koneen runko ja liikejärjestelmä – käsittävät portaalin, käytöt, lineaariset ohjaimet ja leikkuualustan – sanelevat työskentelyalueen (alustan koon) ja koneen tarkkuuden, vakauden ja pitkäikäisyyden. Vankka, hyvin suunniteltu runko on kriittinen tarkkuus säilymiselle vuosien ajan. CNC-ohjain on toiminnan aivot; käyttäjäystävällinen, tehokas järjestelmä, jossa on ominaisuuksia, kuten sisäkkäisohjelmisto ja etävalvonta, lisää arvoa. Näiden ydinkomponenttien lisäksi piileviä kustannuksia on runsaasti: ammattimainen asennus ja kalibrointi, käyttäjien ja ohjelmoijien koulutus sekä kulutustarvikkeiden (apukaasut, kuten typpi tai happi, suuttimet, linssisuojat) jatkuvat kustannukset. Perusteellisessa taloudellisessa analyysissä tulisi verrata eri koneiden kokonaiskustannuksia (TCO) ottaen huomioon ostohinta, arvioitu energiankulutus, huoltosopimukset ja kulutushyödykkeiden odotettu käyttö viiden vuoden aikana. Tämä kokonaisvaltainen näkemys paljastaa koneen todellisen arvolupauksen ja erottaa halvan alkuinvestoinnin kustannustehokkaasta pitkäaikaisesta kumppanista.

• Teho vs. tarve: Yhdistä laserteho huolellisesti ensisijaisen materiaalisi paksuuteen. 3 kW:n kone sopii erinomaisesti alle 1/2":n pehmeälle teräkselle, kun taas 1":n levylle tarvitaan 6 kW. Yliostovoima lisää tarpeettomia kustannuksia.
• Sängyn kokoa koskevat huomiot: Valitse sänkykoko, joka sopii yleisimmille lakankokoille ja tilaa tehokkaalle sisäkkäisyydelle, mutta vältä liian suurta sänkyä, jos sitä käytetään harvoin, koska se lisää lattiatilaa ja lisää kustannuksia.
• Toimittajan arviointi: Hintaan tulee sisältyä selkeät takuuehdot, teknisen tuen saatavuus ja varaosien logistiikka. Hyvämaineinen toimittaja on osa koneen arvoa.

Materiaalikohtainen valinta: Sukella syvälle tärkeisiin sovelluksiin

Kaikki materiaalit eivät leikkaa samalla tavalla, ja ensisijaisen työmääräsi pitäisi kertoa suoraan koneellesi. Esimerkiksi tietäen kuinka valita CNC-laserleikkuri ruostumattomasta teräksestä sisältää erityisiä teknisiä näkökohtia. Ruostumattoman teräksen tärkein haaste on estää hapettumista (hilseilyä) leikatussa reunassa, mikä heikentää korroosionkestävyyttä ja vaatii usein toissijaista puhdistusta. Puhtaan, hapettumattoman ("kirkkaan") leikkauksen saavuttamiseksi apukaasuna käytetään korkeassa paineessa erittäin puhdasta typpeä. Tämä eksoterminen reaktio puhaltaa sen sijaan pois sulaa metallia. Tämä prosessi vaatii laserin, jolla on riittävä teho ja huippupaine kyky lävistää ja leikata materiaalin läpi. Ohuilla mittareilla (alle 3 mm) 1-2 kW:n kuitulaser korkeapaineisella typpijärjestelmällä voi tuottaa erinomaisia ​​tuloksia. Paksumpien osien (6 mm) kohdalla 4-6 kW laser tulee välttämättömäksi leikkausnopeuden ja reunan laadun ylläpitämiseksi. Sitä vastoin mietoa terästä leikattaessa tehokkaasti käytetään usein happea apukaasuna, jolloin eksoterminen reaktio itse asiassa lisää lämpöä leikkausprosessiin, mikä mahdollistaa suuremmat nopeudet ja paksumman kapasiteetin tietyllä laserteholla. Alumiini, joka on erittäin heijastava ja lämpöä johtava, on parasta leikata kuitulaserilla käyttämällä typpeä karkean, hapettumisen estämiseksi. Laserilla on oltava vahva suoja takaheijastuksia vastaan, jotka voivat vahingoittaa optista järjestelmää.

Suositeltu laserteho tavallisille materiaaleille ja paksuuksille

• Kaasun kustannukset ovat tekijä: Korkeapaineinen typen kulutus ruostumattoman teräksen tai alumiinin leikkaamiseen voi olla merkittävä käyttökustannus. TCO:ssa tulee ottaa huomioon aluksen typentuotanto tai irtokaasun syöttö.
• Reunan laatu vs. nopeus: Usein syntyy vaihtokauppa. Hapen käyttö miedolla teräksellä on nopeaa, mutta jättää hapettuneen reunan. Typen käyttö on puhtaampaa, mutta hitaampaa ja kalliimpaa sahausmetriä kohden.
• Ota yhteyttä sovellusasiantuntijoihin: Hyvämaineisten konetoimittajien tulee toimittaa yksityiskohtaiset leikkausparametrikaaviot ja sovellusinsinöörejä, jotka voivat neuvoa sinun materiaalisekoituksessasi.

Tuottavuuden parantaminen: automaation ja lisäominaisuuksien rooli

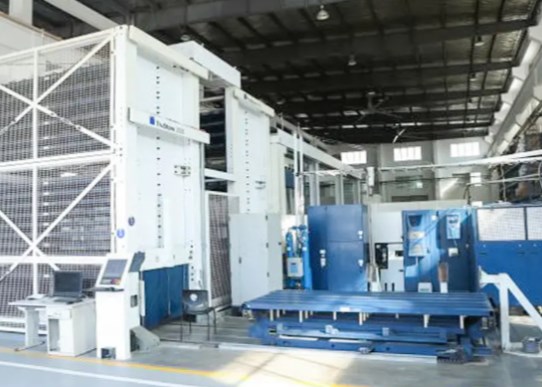

Vaikka laserlähde leikkaa, oheisjärjestelmät määräävät usein koneen kokonaistuottavuuden ja käyttöasteen. Tässä on ymmärtäminen automaattisen lastaavan CNC-laserleikkurin edut järjestelmät muuttuvat kriittisiksi. Automaattinen lastaus/purkujärjestelmä, joka koostuu tyypillisesti materiaalitelineestä ja robottivarresta tai sukkulapöydästä, muuttaa työnkulkua. Sen avulla käyttäjä voi ohjelmoida ja sijoittaa työt koneen leikkaamisen aikana ja ladata sitten turvallisesti täysiä arkkeja ja purkaa leikattuja osia minimaalisella manuaalisella toimenpiteellä. Ensisijainen hyöty on dramaattisesti lisääntynyt koneen käyttöaika; laser pystyy leikkaamaan lähes jatkuvasti, koska arkin vaihdot tapahtuvat minuuteissa käsinkäsittelyn vaatiman 10-20 minuutin sijaan. Tämä johtaa suoraan korkeampaan suorituskykyyn ja nopeampaan sijoitetun pääoman tuottoprosenttiin. Se myös vähentää työvoimakustannuksia osaa kohti ja minimoi fyysisen rasituksen ja turvallisuusriskit käyttäjille. Valot sammutettua (valvomatonta) tuotantoa harkitseville myymälöille automaattinen lastaus on edellytys. Materiaalinkäsittelyn lisäksi muut edistyneet ominaisuudet lisäävät tehokkuutta: automaattinen suuttimen vaihtaja (ANC) vaihtaa leikkuupäät eri toimintoihin pysähtymättä, kapasitiivinen korkeusanturi säilyttää optimaalisen suuttimen ja levyn välisen etäisyyden epätasaisella materiaalilla, ja integroitu savunpoisto suojaa optiikkaa ja tarjoaa turvallisemman työympäristön.

• Automaation perustelut: Automaattikuormaimen ROI lasketaan lisääntyneiden leikkaustuntien arvon perusteella. Jos kone maksaa 100 dollaria/tunti (mukaan lukien poistot), kahden ylimääräisen tuottotunnin saaminen päivässä maksaa vaihtoehdon nopeasti.
• Ei vain suurelle volyymille: Jopa työpajat hyötyvät lyhyemmästä asennusajasta ja mahdollisuudesta käyttää suurempia ja tehokkaampia pesiä ilman manuaalisia arkin kokorajoituksia.
• Järjestelmäintegraatio: Varmista, että automaatiopaketti on täysin integroitu koneen CNC:hen, jossa on turvalukitus ja intuitiivinen ohjelmointi arkin nouto- ja luovutuspaikkojen määrittämiseksi.

Hankinnasta prototyyppiin: Käytännön polkuja yrityksille

Matka laserleikkauksen integroimiseksi yritykseesi ei aina ala ostotilauksesta. Monille, erityisesti startup-yrityksille, suunnittelijoille tai uusia tuotelinjoja tutkiville yrityksille, pragmaattinen ensimmäinen askel on yhteistyö paikallisen kanssa. CNC-laserleikkauspalvelu lähelläni prototyyppien tekemiseen . Tämä lähestymistapa tarjoaa valtavan joustavuuden ja alhaisen riskin. Sen avulla voit testata ja tarkentaa malleja, kokeilla erilaisia ​​materiaaleja ja paksuuksia ja validoida markkinoiden kysynnän ilman suurta pääomasitoumusta. Hyvä palveluntarjoaja voi myös antaa arvokasta palautetta valmistettavuuden suunnittelusta (DFM) ja ehdottaa säätöjä leikkauksen laadun parantamiseksi tai kustannusten alentamiseksi. Kun valitset huoltokumppania, etsi sellainen, jolla on useita koneominaisuuksia (jotka vastaavat mahdollisia tulevia ostojasi), maine laadukkaasta ja oikea-aikaisesta toimituksesta sekä selkeä viestintä. Niiden tulee toimittaa prototyyppien yksityiskohtaiset mittatarkastusraportit. Tämä vaihe tarjoaa todellista tietoa sykliajoista ja kustannuksista, mikä kertoo suoraan mahdollisesta laiteostostasi. Kun olet valmis siirtymään, hankittu kokemus varmistaa, että ostat koneen, joka sopii täydellisesti todistettuihin tarpeisiisi, ei vain odotettuihin tarpeisiisi.

• Prototyyppi tuotantokontinuumiin: Luotettava huoltokumppani hoitaa myös ylivuototyöt tai erikoismateriaalit, joita et halua leikata itse, vaikka koneen omistaisi.
• Teknisten tietojen kerääminen: Käytä prototyyppivaihetta dokumentoidaksesi tarkan lasertehon, avustaaksesi osissasi käytetyt kaasunpaineet ja leikkausnopeudet. Tästä tulee koneostosten vertailukohtasi.
• Suhteiden rakentaminen: Valmistuksen ekosysteemi rakentuu kumppanuuksille. Hyvä huoltotoimistosuhde on etu, riippumatta yrityksen sisäisestä varustetasosta.

FAQ

Mitkä turvatoimenpiteet ovat tärkeitä käytettäessä CNC-laserleikkuria?

Laserleikkaukseen liittyy useita vaaroja, jotka edellyttävät tiukkoja turvallisuusprotokollia. Lasersäteily: Ensisijainen vaara on näkymätön, suuritehoinen lasersäde, joka voi aiheuttaa vakavia silmävammoja ja sytyttää materiaalit. Koneissa on oltava täysin lukitut kotelot, joissa on turvaluokitellut katseluikkunat, jotka estävät tietyn laseraallonpituuden. Höyryt ja hiukkaset: Metallien ja muovien leikkaaminen synnyttää vaarallisia höyryjä ja hienojakoisia hiukkasia. Integroitu, suuren volyymin savunpoistojärjestelmä on pakollinen suojaamaan käyttäjän terveyttä ja pitämään optiikka puhtaana. Tulipalon vaara: Kuumat kipinät ja sula kuona voivat sytyttää ympäröivät materiaalit. Koneissa tulee olla palonsammutusjärjestelmät, ja työskentelyalue on pidettävä puhtaana syttyvistä aineista. Sähköturvallisuus: Korkeajännitteiset komponentit vaativat asianmukaista maadoitusta ja lukitus-/tag-out-menettelyjä huollon aikana. Kaikki nämä näkökohdat kattava kattava operaattorikoulutus ei ole vain suositeltavaa – se on oikeudellinen ja eettinen välttämättömyys.

Kuinka usein kuitulaserleikkauskone tarvitsee huoltoa ja mitä se sisältää?

Kuitulaserit tunnetaan suhteellisen vähäisestä huollosta, mutta kurinalainen aikataulu on avain käytettävyyteen. Päivittäin: Käyttäjien tulee silmämääräisesti tarkastaa linssit ja suuttimet roiskeiden varalta, puhdistaa leikkausalusta kuonasta ja tarkistaa kaasun ja jäähdytysnesteen tasot. Viikoittain/kahdesti viikossa: Tämä sisältää linssikokoonpanon perusteellisemman puhdistuksen (oikeilla materiaaleilla naarmujen välttämiseksi), CNC-kaapin ja laserlähteen jäähdyttimen ilmansuodattimien tarkastuksen ja puhdistamisen sekä lineaaristen ohjainten ja kiskojen tarkastuksen roskien varalta. 6-12 kuukauden välein (tai käyttötuntia kohti): Sertifioidun teknikon tulee suorittaa kattavampi palvelu, joka voi sisältää laserkaasun puhtauden (CO2:n osalta) tai pumpun lähteen suorituskyvyn (kuitujen) tarkistamisen, säteen reitin kalibroinnin, liikejärjestelmien kohdistuksen tarkistamisen ja kuluvien osien, kuten suojaikkunoiden, suodattimien ja mahdollisesti tarkennuslinssin vaihtamisen. Valmistajan erityisen huoltoaikataulun noudattaminen on ratkaisevan tärkeää takuun säilyttämiseksi ja koneen käyttöiän maksimoimiseksi.

Voiko CNC-laserleikkuria käyttää kaivertamiseen tai merkintään, vai tarvitsenko erillisen koneen?

Kyllä, nykyaikaisin CNC-laserleikkauskoneet pystyvät täysin suorittamaan kaiverrus- ja merkintäoperaatioita, mikä tekee niistä erittäin monipuolisia. Prosessi sisältää lasersäteen tarkennuksen hieman ja sen tehon pienentämisen merkittävästi, jolloin se poistaa vain ohuen materiaalikerroksen tai aiheuttaa värinmuutoksen (hehkutuksen) pinnalla ilman läpileikkausta. Tätä ohjataan suoraan koneen CNC-ohjelmiston kautta, jossa voit määrittää erillisen "kaiverrus"-työstöradan eri nopeus- ja tehoasetuksilla. Tämä sopii täydellisesti osanumeroiden, logojen, sarjanumeroiden tai datamatriisikoodien lisäämiseen suoraan valmiisiin komponentteihin. Erittäin korkearesoluutioiseen merkintään (kuten yksityiskohtainen grafiikka pienissä elektronisissa osissa) erityinen galvanometripohjainen lasermerkki on nopeampi, mutta valtaosaan teollisista tunnistustarpeista leikkauslaserisi on enemmän kuin riittävä ja kustannustehokas ratkaisu, joka eliminoi erillisen koneen tarpeen.

Mitä tiedostomuotoja minun on annettava, jotta voin suorittaa CNC-laserleikkurin?

CNC-laserleikkureita ohjaavat vektoripohjaiset tiedostomuodot, jotka määrittävät tarkat polut. Universaali standardi on DXF (piirustuksen vaihtomuoto) tiedosto. Tämä muoto sisältää puhtaita, suljettuja vektorimuotoja (viivoja, kaaria, ympyröitä), jotka koneen sisäkkäisohjelmisto voi helposti tulkita leikatuiksi ääriviivoiksi. AI (Adobe Illustrator) tiedostot ovat myös yleisesti hyväksyttyjä, edellyttäen että ne on tallennettu ääriviivojen kanssa eikä live-tekstinä tai tehosteina. Jotkut järjestelmät voivat hyväksyä DWG tiedostoja tai jopa PDF-tiedostoja , mutta ne voivat joskus aiheuttaa virheitä, jos niitä ei viedä oikein. Tärkeimmät vaatimukset mille tahansa tiedostolle ovat: 1) Suljetut ääriviivat: Muodoissa ei saa olla rakoja jatkuvaa leikkausta varten. 2) Oikea mittakaava: Geometrian on oltava mittakaavassa 1:1 (esim. 1 piirustusyksikkö = 1 mm). 3) Puhdas geometria: Vältä päällekkäisiä linjoja, pieniä segmenttejä tai liian monimutkaisia splineitä. Useimmat kaupat tarjoavat mallin tai tarkistuslistan tiedostojen valmistelua varten sujuvan työn käsittelyn varmistamiseksi.
